제품 상세 PRODUCT DETAIL TOP 제품 일람 광전 · 레이저 센서 앰프 내장형 센서 PEY PEY PEY 광전 · 레이저 센서앰프 내장형 센서 범용 광전 센서, 투과, 회귀 반사, 확산 반사, 한정 반사를 라인 업. 앰프 내장 광전 센서의 표준 기종. 제품개요도입사례형식목록제품사양외형도입출력회로특성데이터 제품개요 검출 거리 향상 최대 거리 15m의 장거리 설치가 가능(투과형) 모든 모델 감도 볼륨 포함 업계 표준 설치 25.4mm를 채용 다른 기종으로부터의 교환도 부드럽게 실시할 수 있습니다. 어디서나 보기 쉬운 표시등 도입사례 타이어 감지 컨베이어 반송 컨베이어에서 물체 감지 형식목록 형식 제품 코드 유형 검출 거리 출력 PEY-155C RPEY001 투과형 15m (투수광기 사이의 설치 거리) NPN PEY-155A RPEY020 PNP PEY-303C RPEY004 회귀 반사형 0.01~3m (반사판 RRP-50S-V 사용시) NPN PEY-303A RPEY030 PNP PEY-601C RPEY005 확산 반사형 600mm NPN PEY-601A RPEY033 PNP PEY-102C RPEY006 한정 반사형 10~90mm(□20cm 백지) NPN PEY-102A 생산 중단 RPEY035 PNP PEY-002C RPEY008 1~70mm(□20cm 백지) NPN ■슬릿 씰 (별매) 형식 제품 코드 용도 PEX-PPX6 RPEX043 투과형용의 슬릿입니다. 크기는 0.5×6mm, 1.0×6mm, 2.0×6mm입니다. ■간섭 방지 필터 (별매) 형식 제품 코드 용도 PEX-IPF1 RPEX111 투과형용의 상호 간섭 방지 필터입니다. 편광 세로, 가로의 각 2장 말입니다. ■PX1/PX2 시리즈 설치 변환 브라켓(별매) 품명 제품 코드 용도 비고 PX1⇒PEX 호환 브라켓 RPX1006 PX1 시리즈, PX2 시리즈에서 PEY 시리즈로 교체할 때 설치 치수를 맞추기 위한 브라켓입니다. 투과형으로 사용되는 경우는 투광기, 수광 기용으로 2개 주문할 필요가 있습니다. PX2⇒PEX 호환 브라켓 RPX2006 슬릿 씰 외관 제품사양 종류 투과형 회귀 반사형 형식 PEY-155C PEY-155A PEY-303C PEY-303A 전원 전압 DC12~24V(최대 동작 범위 DC10~30V 리플 10% 포함) 소비 전류 투광기：20mA 이하 수광기：15mA 이하 20mA 이하 검출 물체 φ12mm 이상의 불투명체 φ50mm 이상의 불투명체 (반사판 RRP-50S-V) 검출 거리 15m 이하 투광광축 어긋남±2.5°이하 0.01m~3m (반사판 RRP-50S-V 사용시) 광원 적색 LED 스폿 지름 φ1.1m(15m에서) φ200mm (3m에서) 응답 시간 0.5ms 이하 작동 모드 라이트 온(입광 시 동작)/다크 온(차광 시 동작) 볼륨 전환(공장 출하시: 차광 시 동작) 제어 출력 NPN 오픈 컬렉터 PNP 오픈 컬렉터 NPN 오픈 컬렉터 PNP 오픈 컬렉터 허용 하전압/전류 DC30V/100mA 이하 잔류 전압 1.8V/100mA 이하 보호 회로 역접 보호, 과전류 보호(제어 출력) 감도 조절기 공장 출하시: 감도 최대 1회전(240°) 볼륨(공장 출하시:MAX.) 표시등 안정 표시등: 녹색 LED (투광기는 없음) 출력 표시등: 주황색 LED (투광기는 없음) 안정 표시등: 녹색 LED 출력 표시등: 오렌지 LED 연결 케이블 인출식 φ3.8mm 2m 길이 투광기: 0.2mm 2 (AWG24) 2심 수광기: 0.2mm 2 (AWG24) 3심 케이블 인출식 φ3.8mm 2m 길이 0.2mm 2 (AWG24) 3심 보호 구조 IP67 재질 케이스：ABS(검정) 유리 섬유들이 렌즈 (프런트 커버):PMMA(빨강) 질량 투광기：약 50g 수광기：약 55g 약 55g 외형치수 W11×D20×H31mm 액세서리 설치금구 세트 (금구:2개, 설치나사 M3:4개) 설치금구 세트 (금구:1개, 설치나사 M3:2개) 반사판 RRP-50S-V 사용 주위 조도 태양광 : 10,000 lx 이하 백열 램프 : 3,000 lx 이하 사용 주위 온도 -25～＋55℃（보존시：-40～＋70℃） 단 빙결하지 않는 것 사용 주위 습도 35～85％RH（보존시：35～95％RH） 단 결로하지 않을 것 내진동 복진폭 1.5mm 10~55Hz X・Y・Z방향 각 2시간 내충격 1000m/s 2 X・Y・Z 방향 각 3회 절연 저항 20MΩ 이상(DC500V 메가에서) 내노이즈 EN61000-4-2:2009 contact: level 2 (±4kV) air: level 3 (±8kV) EN61000-4-3:2006+A1:2008+A2:2010 80-1000MHz, level 3 (10V/m) 1.4 -2.0GHz, level 2 (3V/m) 2.0-2.7GHz, level 1 (1V/m) EN61000-4-4:2004+A1:2010 DC power ports: level 3 (±2kV) signal ports: level 4 ( ±2kV) EN61000-4-6:2009 DC power ports: level 3 (10V) signal ports: level 3 (10V) EN61000-4-8:2010 level 4 (30A/m), continupus field 종류 확산 반사 한정 반사 형식 PEY-601C PEY-601A PEY-102C PEY-102A 생산 중단 PEY-002C 전원 전압 DC12~24V(최대 동작 범위 DC10~30V 리플 10% 포함) 소비 전류 25mA 이하 20mA 이하 검출 물체 반투명체, 불투명체 검출 거리 600mm 10～90mm／□20cm 백지 1～70mm ／□20cm 백지 광원 적색 LED 스폿 지름 φ46mm(600mm에서) φ8mm(90mm에서) φ9mm (70mm에서) 응차 20% 이하 10% 이하 응답 시간 0.5ms 이하 작동 모드 라이트 온(입광 시 동작)/다크 온(차광 시 동작) 볼륨 전환(공장 출하시: 입광 시 동작) 제어 출력 NPN 오픈 컬렉터 PNP 오픈 컬렉터 NPN 오픈 컬렉터 PNP 오픈 컬렉터 NPN 오픈 컬렉터 허용 하전압/전류 DC30V/100mA 이하 잔류 전압 1.8V/100mA 이하 보호 회로 역접 보호, 과전류 보호(제어 출력) 감도 조절기 1회전(240°) 볼륨 (공장 출하시: MAX.) 표시등 안정 표시등: 녹색 LED 출력 표시등: 오렌지 LED 연결 케이블 인출식 φ3.8mm 2m 길이 0.2mm 2 (AWG24) 3심 보호 구조 IP67 재질 케이스：ABS(검정) 유리 섬유들이 렌즈 (프런트 커버):PMMA(빨강) 질량 약 55g 외형치수 W11×D20×H31mm 액세서리 설치금구 세트(금구:1개, 설치나사 M3:2개) 사용 주위 조도 태양광 : 10,000 lx 이하 백열 램프 : 3,000 lx 이하 사용 주위 온도 -25～＋55℃(보존시：-40～+70℃) 단 빙결하지 않는 것 사용 주위 습도 35～85％RH（보존시：35～95％RH） 단 결로하지 않을 것 내진동 복진폭 1.5mm 10~55Hz X・Y・Z방향 각 2시간 내충격 1000m/s 2 X・Y・Z방향 각 3회 절연 저항 20MΩ 이상(DC500V 메가에서) 내노이즈 EN61000-4-2:2009 contact: level 2 (±4kV) air: level 3 (±8kV) EN61000-4-3:2006+A1:2008+A2:2010 80-1000MHz, level 3 (10V/m) 1.4 -2.0GHz, level 2 (3V/m) 2.0-2.7GHz, level 1 (1V/m) EN61000-4-4:2004+A1:2010 DC power ports: level 3 (±2kV) signal ports: level 4 ( ±2kV) EN61000-4-6:2009 DC power ports: level 3 (10V) signal ports: level 3 (10V) EN61000-4-8:2010 level 4 (30A/m), continupus field 외형도 본체 검출 방법 A 투광 중심 B 수광 중심 투과형 ― 19 (투/수광 중심) 확산 반사형 11.9 19 회귀 반사형 한정 반사형 18.8 부속의 설치 브래킷 사용시 PEY-303 용 미러 PX1→PEY 호환 브라켓(별매) PX1 시리즈에서 PEY 시리즈로 교체할 때 설치 치수를 맞추기 위한 브라켓입니다. ※ 투과형의 경우, 투광기용, 수광기용으로 2개 발주가 필요합니다. PX2→PEY 호환 브라켓(별매) PX2 시리즈에서 PEY 시리즈로 교체할 때 설치 치수를 맞추기 위한 브라켓입니다. ※ 투과형의 경우, 투광기용, 수광기용으로 2개 발주가 필요합니다. 입출력회로 투과형 투광기 NPN 출력 PNP 출력 특성데이터 투과형(PEY-155C/A) 수평 이동 특성 투과형(PEY-155C) 수광 출력 여유도-거리 특성 회귀 반사형(PEY-303C/A) 수평 이동 특성 회귀 반사형(PEY-303C/A) 수광 출력 여유도-거리 특성 확산 반사형(PEY-601C/A) 수평 이동 특성 확산 반사형(PEY-601C/A) 수광 출력 여유도-거리 특성 자주묻는질문 병렬로 여러 개 나란히 사용하면 상호 간섭이 발생합니까? 상호 간섭의 가능성이 있습니다. 병렬로 나란히 사용하는 경우 특성 데이터의 평행 이동 특성을 참조하십시오. 평행 이동 특성의 2 배를 기준으로 설치를 부탁드립니다. 투과형을 사용하는 경우에는 간섭 방지 필터 PEX-IPF1의 사용도 유효합니다. 제품개요도입사례형식목록제품사양외형도입출력회로특성데이터 같은 카테고리의 다른 제품 보기 PFX 광전 · 레이저 센서앰프 내장형 센서 PFX2 광전 · 레이저 센서앰프 내장형 센서 PGL-050/180W3 광전 · 레이저 센서거리센서 PNX 광전 · 레이저 센서앰프 내장형 센서 FBX-25 광전 · 레이저 센서홈형 센서 FC-51C/52C 광전 · 레이저 센서홈형 센서 FG-31C/51C 광전 · 레이저 센서홈형 센서 LEX 광전 · 레이저 센서레이저식 센서 PA-SC3RC/PS-SC2 광전 · 레이저 센서섬유 산업용 센서 PD-10M/8NM 광전 · 레이저 센서거리센서 PEX eco 광전 · 레이저 센서앰프 내장형 센서 PEX-107C/307C 광전 · 레이저 센서앰프 내장형 센서 PEY 광전 · 레이저 센서앰프 내장형 센서 PFX 광전 · 레이저 센서앰프 내장형 센서 PFX2 광전 · 레이저 센서앰프 내장형 센서 PGL-050/180W3 광전 · 레이저 센서거리센서 PNX 광전 · 레이저 센서앰프 내장형 센서 FBX-25 광전 · 레이저 센서홈형 센서 FC-51C/52C 광전 · 레이저 센서홈형 센서 FG-31C/51C 광전 · 레이저 센서홈형 센서 LEX 광전 · 레이저 센서레이저식 센서 PA-SC3RC/PS-SC2 광전 · 레이저 센서섬유 산업용 센서 PD-10M/8NM 광전 · 레이저 센서거리센서 PEX eco 광전 · 레이저 센서앰프 내장형 센서 PEX-107C/307C 광전 · 레이저 센서앰프 내장형 센서 PEY 광전 · 레이저 센서앰프 내장형 센서 PFX 광전 · 레이저 센서앰프 내장형 센서 PFX2 광전 · 레이저 센서앰프 내장형 센서 PGL-050/180W3 광전 · 레이저 센서거리센서 PNX 광전 · 레이저 센서앰프 내장형 센서 제품 카테고리 측역센서 데이터 출력유형 영역 설정 유형 광축 체커 안전컨트롤러 광전 · 레이저 센서 앰프 내장형 센서 섬유식 센서 레이저식 센서 프리 전원형 센서 홈형 센서 거리 설정식 센서 거리센서 변위 센서 섬유 산업용 센서 철강 · 크레인 센서 CMD HMD HMPD 마이크로 마스터 파이버 센서 헤드 액세서리 크레인 접근 경보 장치 광 데이터 전송장치 병렬 타입 시리얼 타입 각종 오픈 네트워크 대응 타입 직렬/병렬 변환기 라이트 리모컨 무선 리모컨
제품개요 검출 거리 향상 최대 거리 15m의 장거리 설치가 가능(투과형) 모든 모델 감도 볼륨 포함 업계 표준 설치 25.4mm를 채용 다른 기종으로부터의 교환도 부드럽게 실시할 수 있습니다. 어디서나 보기 쉬운 표시등
형식목록 형식 제품 코드 유형 검출 거리 출력 PEY-155C RPEY001 투과형 15m (투수광기 사이의 설치 거리) NPN PEY-155A RPEY020 PNP PEY-303C RPEY004 회귀 반사형 0.01~3m (반사판 RRP-50S-V 사용시) NPN PEY-303A RPEY030 PNP PEY-601C RPEY005 확산 반사형 600mm NPN PEY-601A RPEY033 PNP PEY-102C RPEY006 한정 반사형 10~90mm(□20cm 백지) NPN PEY-102A 생산 중단 RPEY035 PNP PEY-002C RPEY008 1~70mm(□20cm 백지) NPN ■슬릿 씰 (별매) 형식 제품 코드 용도 PEX-PPX6 RPEX043 투과형용의 슬릿입니다. 크기는 0.5×6mm, 1.0×6mm, 2.0×6mm입니다. ■간섭 방지 필터 (별매) 형식 제품 코드 용도 PEX-IPF1 RPEX111 투과형용의 상호 간섭 방지 필터입니다. 편광 세로, 가로의 각 2장 말입니다. ■PX1/PX2 시리즈 설치 변환 브라켓(별매) 품명 제품 코드 용도 비고 PX1⇒PEX 호환 브라켓 RPX1006 PX1 시리즈, PX2 시리즈에서 PEY 시리즈로 교체할 때 설치 치수를 맞추기 위한 브라켓입니다. 투과형으로 사용되는 경우는 투광기, 수광 기용으로 2개 주문할 필요가 있습니다. PX2⇒PEX 호환 브라켓 RPX2006 슬릿 씰 외관
제품사양 종류 투과형 회귀 반사형 형식 PEY-155C PEY-155A PEY-303C PEY-303A 전원 전압 DC12~24V(최대 동작 범위 DC10~30V 리플 10% 포함) 소비 전류 투광기：20mA 이하 수광기：15mA 이하 20mA 이하 검출 물체 φ12mm 이상의 불투명체 φ50mm 이상의 불투명체 (반사판 RRP-50S-V) 검출 거리 15m 이하 투광광축 어긋남±2.5°이하 0.01m~3m (반사판 RRP-50S-V 사용시) 광원 적색 LED 스폿 지름 φ1.1m(15m에서) φ200mm (3m에서) 응답 시간 0.5ms 이하 작동 모드 라이트 온(입광 시 동작)/다크 온(차광 시 동작) 볼륨 전환(공장 출하시: 차광 시 동작) 제어 출력 NPN 오픈 컬렉터 PNP 오픈 컬렉터 NPN 오픈 컬렉터 PNP 오픈 컬렉터 허용 하전압/전류 DC30V/100mA 이하 잔류 전압 1.8V/100mA 이하 보호 회로 역접 보호, 과전류 보호(제어 출력) 감도 조절기 공장 출하시: 감도 최대 1회전(240°) 볼륨(공장 출하시:MAX.) 표시등 안정 표시등: 녹색 LED (투광기는 없음) 출력 표시등: 주황색 LED (투광기는 없음) 안정 표시등: 녹색 LED 출력 표시등: 오렌지 LED 연결 케이블 인출식 φ3.8mm 2m 길이 투광기: 0.2mm 2 (AWG24) 2심 수광기: 0.2mm 2 (AWG24) 3심 케이블 인출식 φ3.8mm 2m 길이 0.2mm 2 (AWG24) 3심 보호 구조 IP67 재질 케이스：ABS(검정) 유리 섬유들이 렌즈 (프런트 커버):PMMA(빨강) 질량 투광기：약 50g 수광기：약 55g 약 55g 외형치수 W11×D20×H31mm 액세서리 설치금구 세트 (금구:2개, 설치나사 M3:4개) 설치금구 세트 (금구:1개, 설치나사 M3:2개) 반사판 RRP-50S-V 사용 주위 조도 태양광 : 10,000 lx 이하 백열 램프 : 3,000 lx 이하 사용 주위 온도 -25～＋55℃（보존시：-40～＋70℃） 단 빙결하지 않는 것 사용 주위 습도 35～85％RH（보존시：35～95％RH） 단 결로하지 않을 것 내진동 복진폭 1.5mm 10~55Hz X・Y・Z방향 각 2시간 내충격 1000m/s 2 X・Y・Z 방향 각 3회 절연 저항 20MΩ 이상(DC500V 메가에서) 내노이즈 EN61000-4-2:2009 contact: level 2 (±4kV) air: level 3 (±8kV) EN61000-4-3:2006+A1:2008+A2:2010 80-1000MHz, level 3 (10V/m) 1.4 -2.0GHz, level 2 (3V/m) 2.0-2.7GHz, level 1 (1V/m) EN61000-4-4:2004+A1:2010 DC power ports: level 3 (±2kV) signal ports: level 4 ( ±2kV) EN61000-4-6:2009 DC power ports: level 3 (10V) signal ports: level 3 (10V) EN61000-4-8:2010 level 4 (30A/m), continupus field 종류 확산 반사 한정 반사 형식 PEY-601C PEY-601A PEY-102C PEY-102A 생산 중단 PEY-002C 전원 전압 DC12~24V(최대 동작 범위 DC10~30V 리플 10% 포함) 소비 전류 25mA 이하 20mA 이하 검출 물체 반투명체, 불투명체 검출 거리 600mm 10～90mm／□20cm 백지 1～70mm ／□20cm 백지 광원 적색 LED 스폿 지름 φ46mm(600mm에서) φ8mm(90mm에서) φ9mm (70mm에서) 응차 20% 이하 10% 이하 응답 시간 0.5ms 이하 작동 모드 라이트 온(입광 시 동작)/다크 온(차광 시 동작) 볼륨 전환(공장 출하시: 입광 시 동작) 제어 출력 NPN 오픈 컬렉터 PNP 오픈 컬렉터 NPN 오픈 컬렉터 PNP 오픈 컬렉터 NPN 오픈 컬렉터 허용 하전압/전류 DC30V/100mA 이하 잔류 전압 1.8V/100mA 이하 보호 회로 역접 보호, 과전류 보호(제어 출력) 감도 조절기 1회전(240°) 볼륨 (공장 출하시: MAX.) 표시등 안정 표시등: 녹색 LED 출력 표시등: 오렌지 LED 연결 케이블 인출식 φ3.8mm 2m 길이 0.2mm 2 (AWG24) 3심 보호 구조 IP67 재질 케이스：ABS(검정) 유리 섬유들이 렌즈 (프런트 커버):PMMA(빨강) 질량 약 55g 외형치수 W11×D20×H31mm 액세서리 설치금구 세트(금구:1개, 설치나사 M3:2개) 사용 주위 조도 태양광 : 10,000 lx 이하 백열 램프 : 3,000 lx 이하 사용 주위 온도 -25～＋55℃(보존시：-40～+70℃) 단 빙결하지 않는 것 사용 주위 습도 35～85％RH（보존시：35～95％RH） 단 결로하지 않을 것 내진동 복진폭 1.5mm 10~55Hz X・Y・Z방향 각 2시간 내충격 1000m/s 2 X・Y・Z방향 각 3회 절연 저항 20MΩ 이상(DC500V 메가에서) 내노이즈 EN61000-4-2:2009 contact: level 2 (±4kV) air: level 3 (±8kV) EN61000-4-3:2006+A1:2008+A2:2010 80-1000MHz, level 3 (10V/m) 1.4 -2.0GHz, level 2 (3V/m) 2.0-2.7GHz, level 1 (1V/m) EN61000-4-4:2004+A1:2010 DC power ports: level 3 (±2kV) signal ports: level 4 ( ±2kV) EN61000-4-6:2009 DC power ports: level 3 (10V) signal ports: level 3 (10V) EN61000-4-8:2010 level 4 (30A/m), continupus field
외형도 본체 검출 방법 A 투광 중심 B 수광 중심 투과형 ― 19 (투/수광 중심) 확산 반사형 11.9 19 회귀 반사형 한정 반사형 18.8 부속의 설치 브래킷 사용시 PEY-303 용 미러 PX1→PEY 호환 브라켓(별매) PX1 시리즈에서 PEY 시리즈로 교체할 때 설치 치수를 맞추기 위한 브라켓입니다. ※ 투과형의 경우, 투광기용, 수광기용으로 2개 발주가 필요합니다. PX2→PEY 호환 브라켓(별매) PX2 시리즈에서 PEY 시리즈로 교체할 때 설치 치수를 맞추기 위한 브라켓입니다. ※ 투과형의 경우, 투광기용, 수광기용으로 2개 발주가 필요합니다.

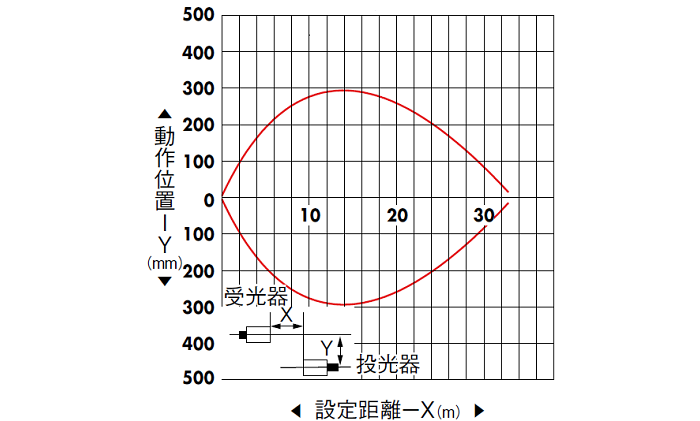

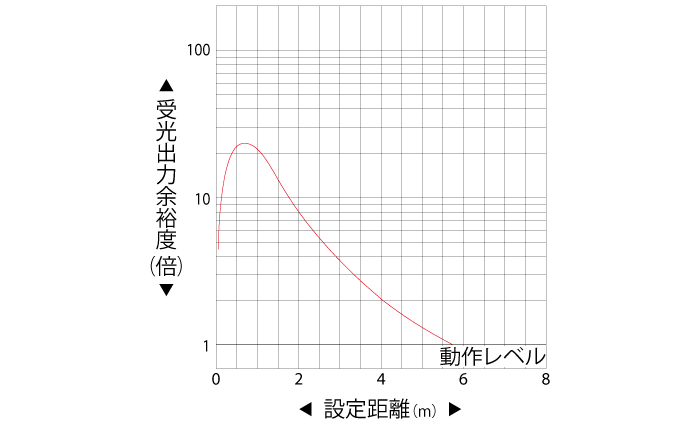

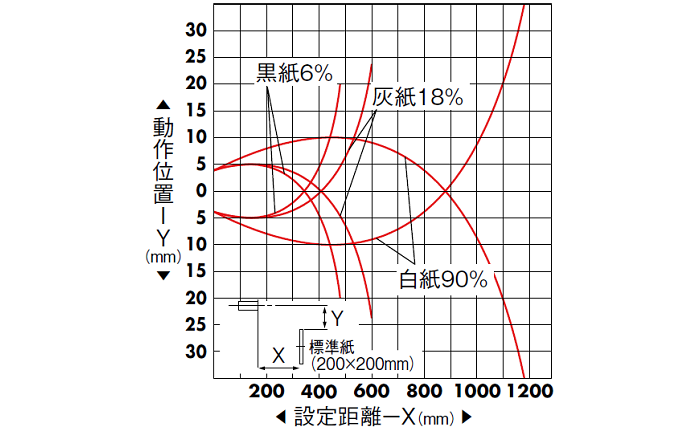

특성데이터 투과형(PEY-155C/A) 수평 이동 특성 투과형(PEY-155C) 수광 출력 여유도-거리 특성 회귀 반사형(PEY-303C/A) 수평 이동 특성 회귀 반사형(PEY-303C/A) 수광 출력 여유도-거리 특성 확산 반사형(PEY-601C/A) 수평 이동 특성 확산 반사형(PEY-601C/A) 수광 출력 여유도-거리 특성
자주묻는질문 병렬로 여러 개 나란히 사용하면 상호 간섭이 발생합니까? 상호 간섭의 가능성이 있습니다. 병렬로 나란히 사용하는 경우 특성 데이터의 평행 이동 특성을 참조하십시오. 평행 이동 특성의 2 배를 기준으로 설치를 부탁드립니다. 투과형을 사용하는 경우에는 간섭 방지 필터 PEX-IPF1의 사용도 유효합니다.
